Durchflusszähler
Durchflusszähler sind Messgeräte, die die Durchlaufmenge von flüssigen Medien anzeigen können. In der Regel bestehen sie aus zwei Teilen. Dem Durchflussmesser und dem Anzeigeteil (Display). Der Durchflussmesser misst mit Hilfe eines Flügelrades oder Impulsgeber den Durchfluss der Flüssigkeit und gibt ihn an das Anzeigeteil (Display) weiter. An diesem kann die geförderte Menge abgelesen oder als akustisches Signal hörbar gemacht werden.

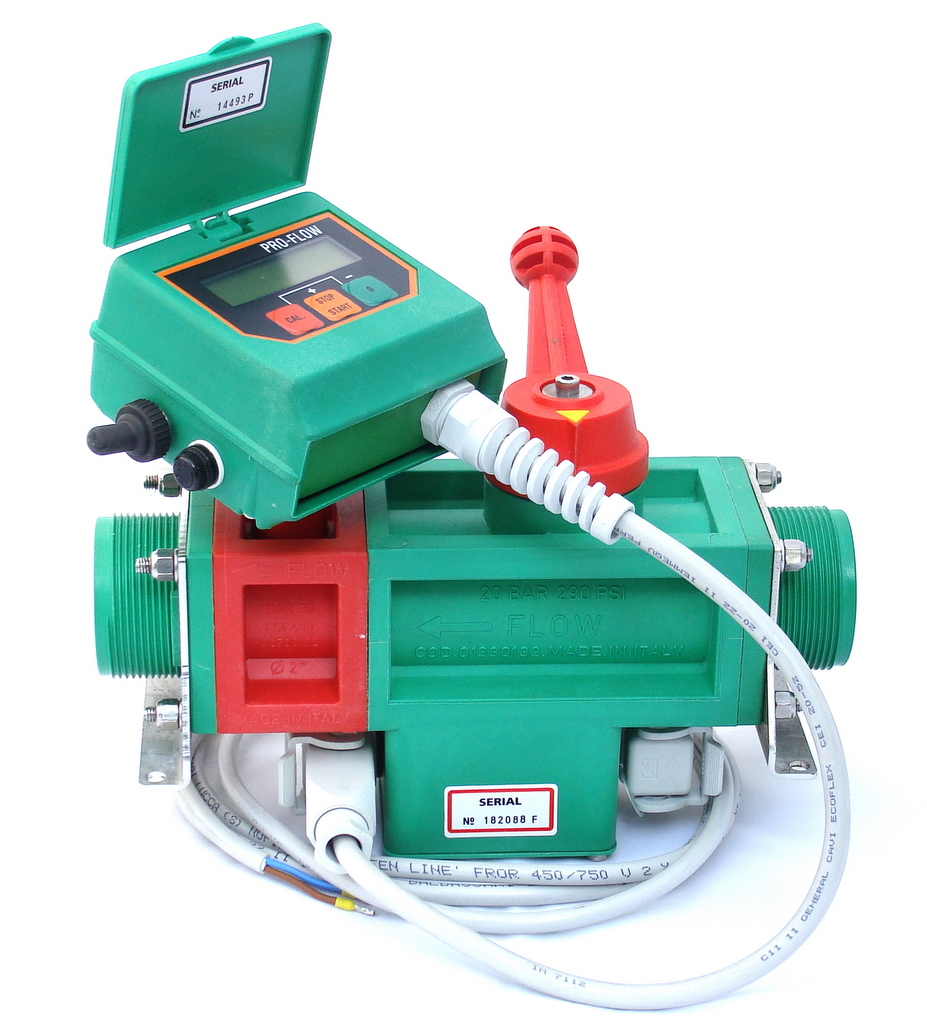

Der Durchflusszähler "PRO-Flow 1" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impulseinstellungen konfiguriert werden. Er ermöglicht die Programmierung von Umfüllmengen von Flüssigkeiten. Bei erreichen einer voreingestellten Menge stoppt das Gerät automatisch und weist den Bediener mit einem akustischen Signal darauf hin. Desweiteren kann ein Steuerstrom für externe Geräte ausgegeben werden. Der "Pro-Flow 1" ist für eine direkte Bedienung ausgelegt, sein Display ist fest auf dem Zähler installiert. Bitte beachten Sie auch die fernzusteuernde Variante "PRO-Flow 2" mit externem Display. Anschlüsse: 2 Zoll Außengewinde Material: Gehäuse Nylon, Lager Keramik, Turbinenrad Edelstahl Durchlussmenge: 75 - 750 Liter/min Betriebsdruck: 8 bar 12 Volt Speisung Teilvolumen, Nullstellung Display bis 999.999 Liter Steuerstrom bis 5A Anzeigemöglichkeit in L/min, Gal/min oder m³/h

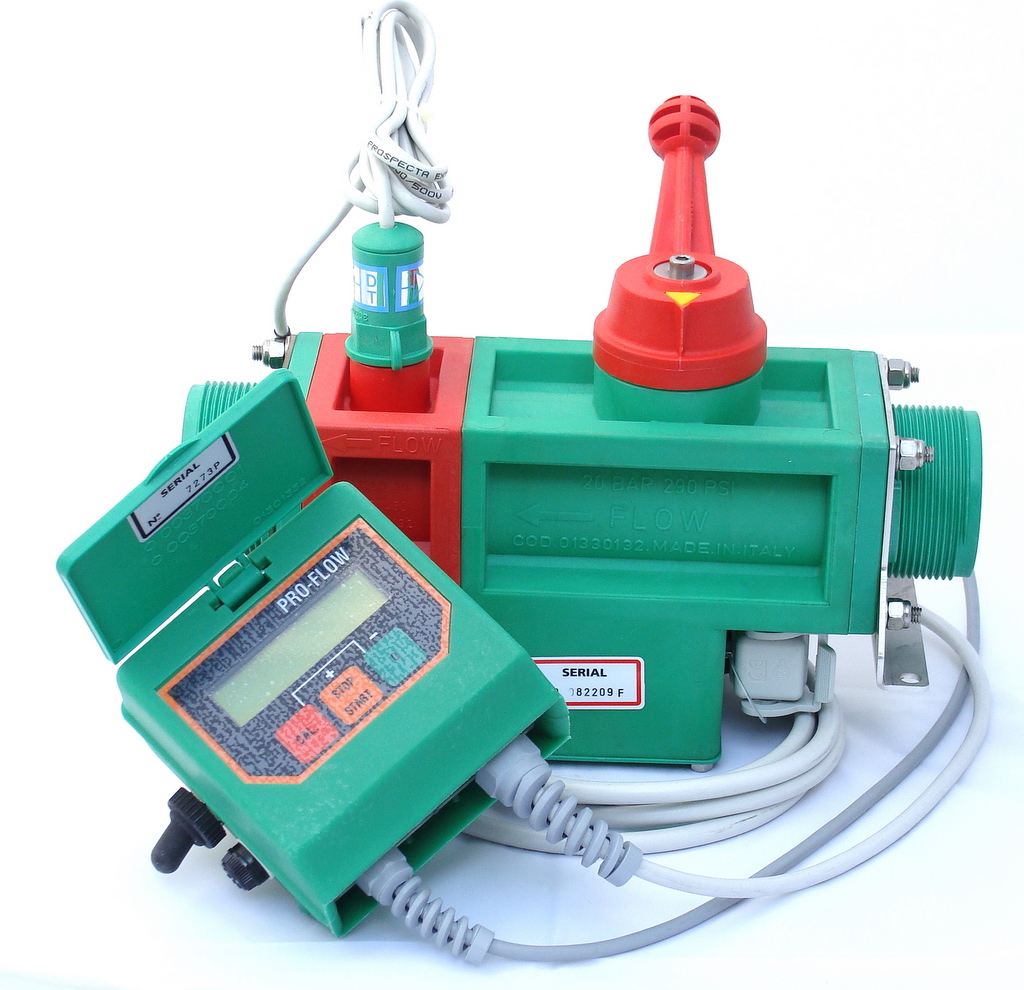

Der Durchflusszähler "PRO-Flow 2" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impulseinstellungen konfiguriert werden. Er ermöglicht die Programmierung von Umfüllmengen von Flüssigkeiten. Bei erreichen einer voreingestellten Menge schließt das Gerät automatisch und weist den Bediener mit einem akustischen Signal darauf hin. Desweiteren kann ein Steuerstrom für externe Geräte ausgegeben werden. Der "Pro-Flow 2" ist für eine ferngesteuerte Bedienung ausgelegt, sein Display ist frei positionierbar. Er kann um einen optionalen Füllstandssensor erweitert werden. Anschlüsse: 2 Zoll Material: Gehäuse Nylon, Lager Keramik, Turbinenrad Edelstahl Durchlussmenge: 75 - 750 Liter/min Betriebsdruck: 8 bar 12 Volt Speisung Teilvolumen, Nullstellung Display bis 999.999 Liter Steuerstrom bis 5A Sinussensor Standard Anzeigemöglichkeit in L/min, Gal/min oder m³/h
Maximaler Betriebsdruck: 20 bar Material: Gehäuse Nylon, Lager Keramik, Turbinenrad Edelstahl ohne Anschlüsse Das direkt angeflanschte Display "Pony Flow 4" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impusleinstellungen konfiguriert werden und besitzt ein Display bis 99.999.999 Liter. Batteriespannung: 9 Volt Anzeige: momentanen Durchfluß und Mengenzähler Anzeigemöglichkeit in L/min, Gal/min oder m³/h Batterien sind nicht im Lieferumfang enthalten Durchfluss (+/- 1%) Größe Liter/Minute 3/4 Zoll 7 - 70 1 Zoll 10 -100 1 1/2 Zoll 35 - 350 2 Zoll 75 - 750 3 Zoll 150 - 1500 4 Zoll 300 - 3000

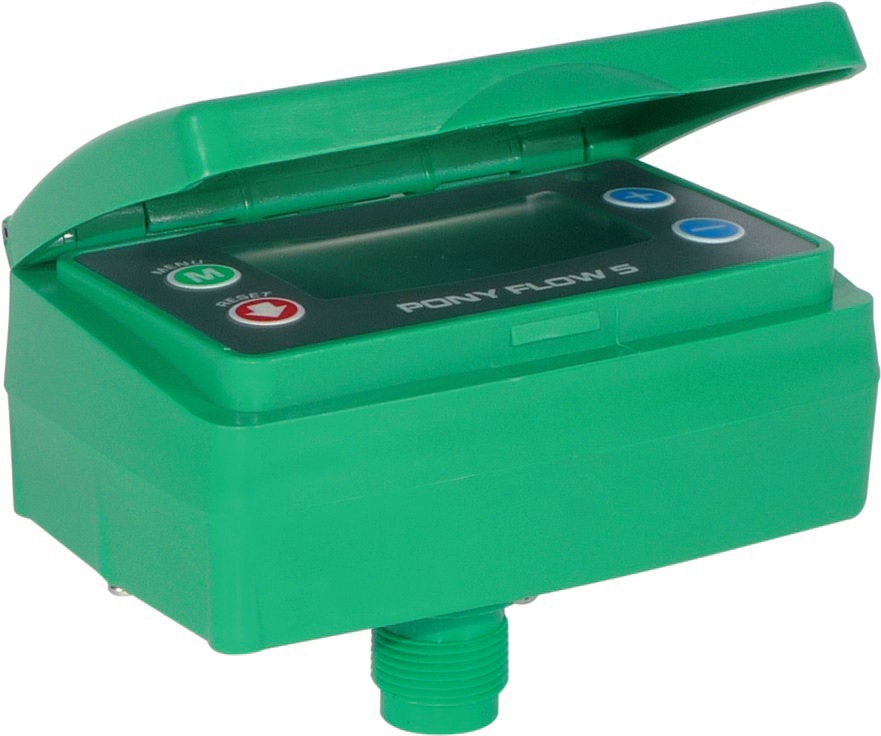

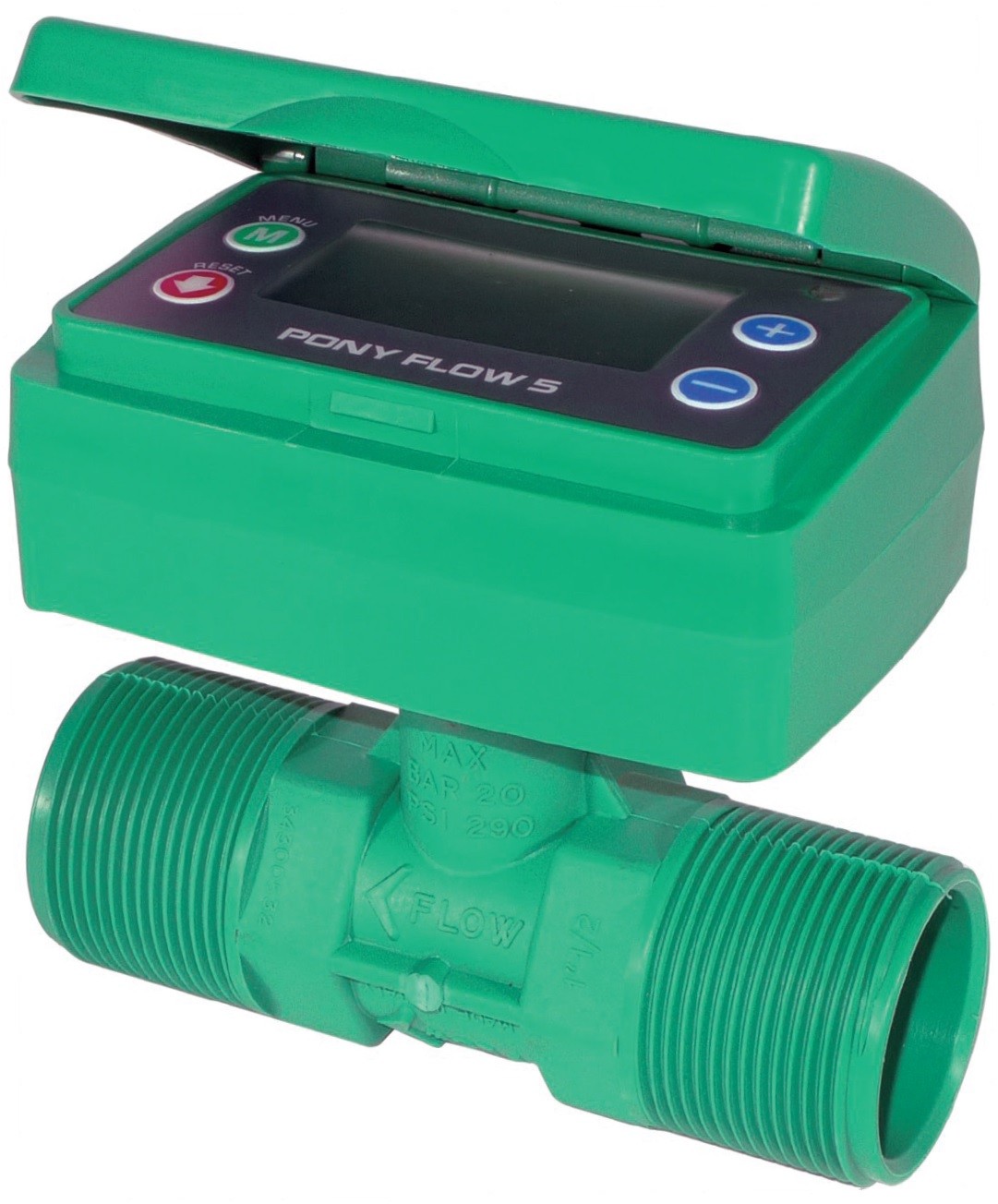

Das direkt anzubringende Display "Pony Flow 5" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impusleinstellungen konfiguriert werden und besitzt ein Display bis 99.999.999 Liter. Das Anzeigegerät hat ein Gewinde und kann auf alle Standardzähler montiert werden. Technische Daten Display: Batteriespannung: 9 Volt Anzeige: momentanen Durchfluß Teilmengenzähler 5-Stellig (mit Nullstellung) Gesamtmengenzähler Total 8-Stellig (ohne Nullstellung) Anzeigemöglichkeit in L/min, Gal/min oder m³/h Batterie ist im Lieferumfang enthalten mehrsprachig Beleuchtete Ziffern mit Lichtsensor durch öffnen des Deckels Hersteller: Polmac Passend für alle Standarddurchflusszähler.

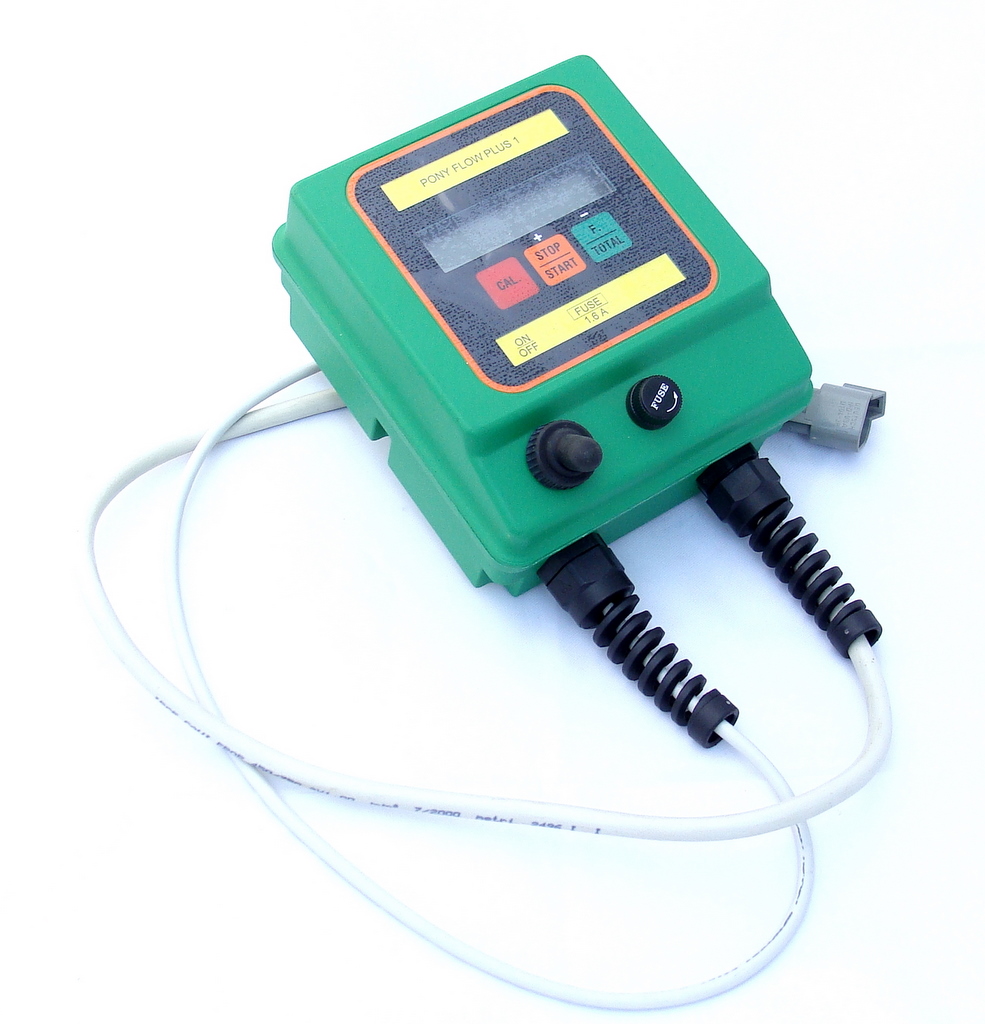

Das externe Display "Pony Flow Plus 1" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impulseinstellungen konfiguriert werden. 12 Volt Speisung Betreibbar mit Sinus- und Rechtecksensoren 4-20 mA Hintergrundbeleuchtetes Display Teilvolumen, Nullstellung Display bis 999.999 Liter Anzeigemöglichkeit in L/min, Gal/min oder m³/h

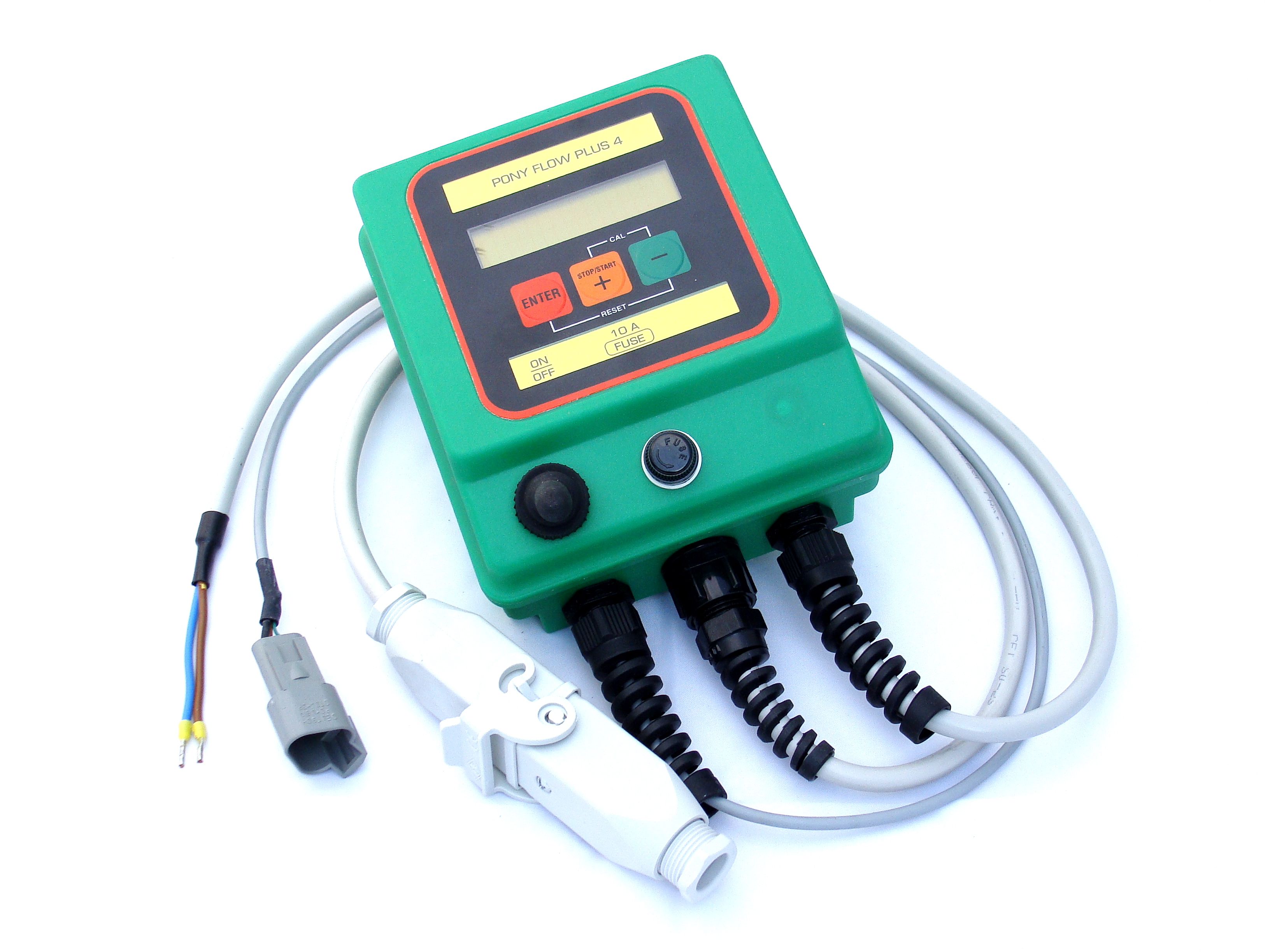

Das externe Display "Pony Flow Plus 4" kann für alle Durchmesser, Viskositäten und Temperaturen individuell durch Impulseinstellungen konfiguriert werden. Es kann den Momentandurchfluss und den Totaldurchfluss anzeigen. Bei erreichen einer voreingestellten Menge kann dieser Anzeiger ein 5A als Steuerspannung ausgeben. 12 Volt Speisung Betreibbar mit Sinus- und Rechtecksensoren 4-20 mA Hintergrundbeleuchtetes Display Teilvolumen, Nullstellung Display bis 999.999 Liter Anzeigemöglichkeit in L/min, Gal/min oder m³/h

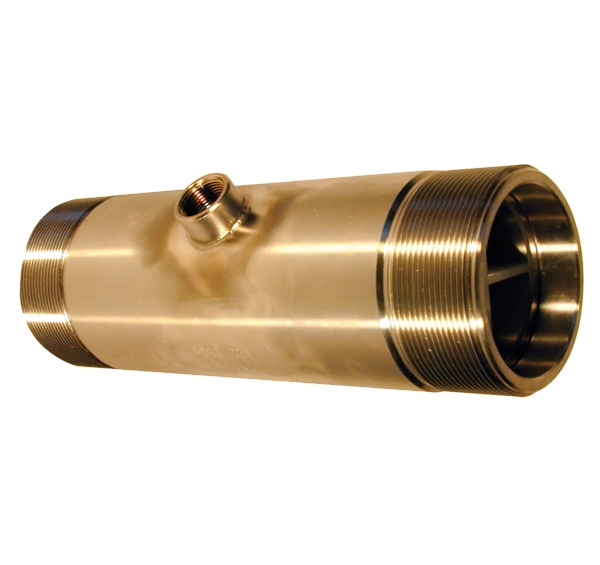

Durchflußzähler aus Edelstahl 316 Maximale Betriebsdruck: 60 barMaterial: Gehäuße AISI 316 (lebensmittelgeeinget), Lager Keramik, Turbinenrad Edelstahlohne Sensor, ohne AnschlüsseDurchfluss: +/- 1%Für den Durchflusszähler (Zählkammer) benötigen Sie immer ein Anzeigegerät (Display). Entweder Sie nehmen das direkte Display (Pony Flow 5) oder Sie nehmen ein seperates Display (Pony Flow Plus 1 oder Pony Flow Plus 4). Wenn Sie sich für ein seperates Display entscheiden benötigen Sie noch einen Sensor (Rechteckwelle oder Sinuswelle) mit Kabel (2 Meter). GrößeDurchfluss inliter/minuteGewinde-anschluss3/4 Zoll 7-70 1 Zoll AG1 Zoll10-1001 1/4 Zoll AG1 1/2 Zoll35-3501 1/2 Zoll AG2 Zoll75-7502 Zoll AG3 Zoll150-15003 Zoll AG4 Zoll300-30004 Zoll AG

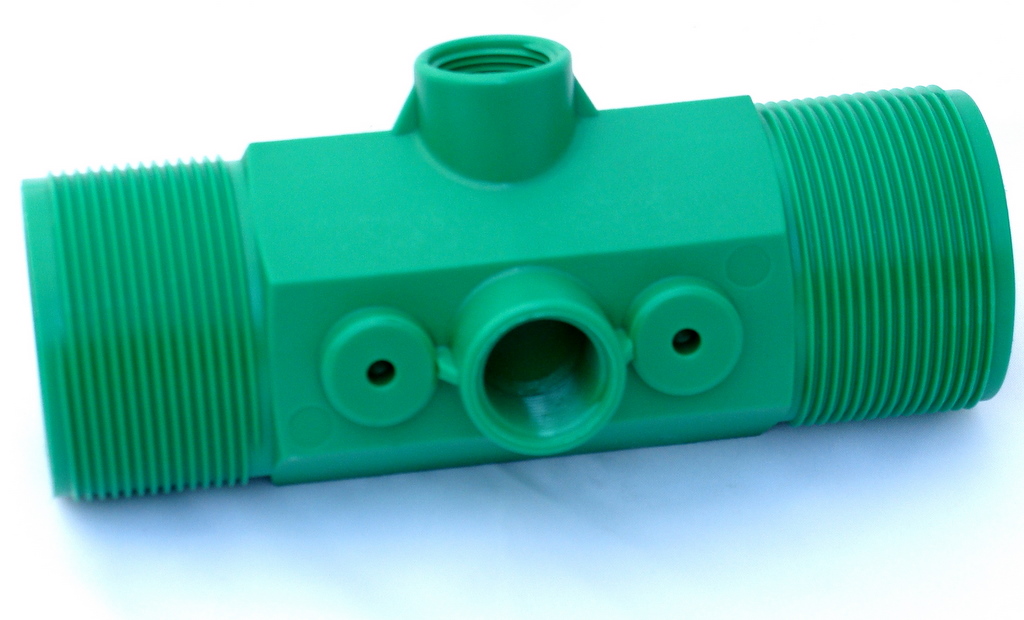

Erprobter und zuverlässiger Axialturbinenzähler. Den Zähler gibt es in den Größen 1/2" bis 4". Das Gehäuse des Mengenzählers ist aus Nylon und damit geeignet zum Messen von einer Vielzahl von Flüssigkeiten. Das Laufrad ist aus Edelstahl und wird mit Keramiklagern gelagert. In der Landwirtschaft haben sich die Durchflusszähler beim Einsatz von Flüssigdünger, Diesel oder Heizöl besonders gut bewährt. Für den Durchflusszähler (Zählkammer) benötigen sie immer ein Anzeigegerät (Display). Dazu haben sie folgende Möglichkeiten. Sie schrauben das Display (Pony Flow 5) direkt auf den Zähler. Alternativ besteht die Möglichkeit das Display (Pony Flow Plus 1 oder Pony Flow Plus 4) auch an einer externen Stelle, wie zum Beispiel im Technikraum oder Büro zu installieren. Für diese externe Variante benötigen sie zusätzlich einen Sensor mit Kabel. Technische Daten: Maximaler Betriebsdruck: 20 bar Material: Gehäuse Nylon, Lager Keramik, Turbinenrad Edelstahl ohne Sensor, ohne Anschlüsse Durchfluss +/- 1% Größe Durchfluss inliter/minute Gewinde-anschluss Einbaulänge 1/2 Zoll 3-30 1 Zoll AG 101 mm 3/4 Zoll 7-70 1 Zoll AG 101 mm 1 Zoll 10-100 1 1/4 Zoll AG 120 mm 1 1/2 Zoll 35-350 1 1/2 Zoll AG 135,5 mm 2 Zoll 75-750 2 Zoll AG 173 mm 3 Zoll 150-1500 3 Zoll AG 253 mm 4Zoll 300-3000 4 Zoll AG 260 mm

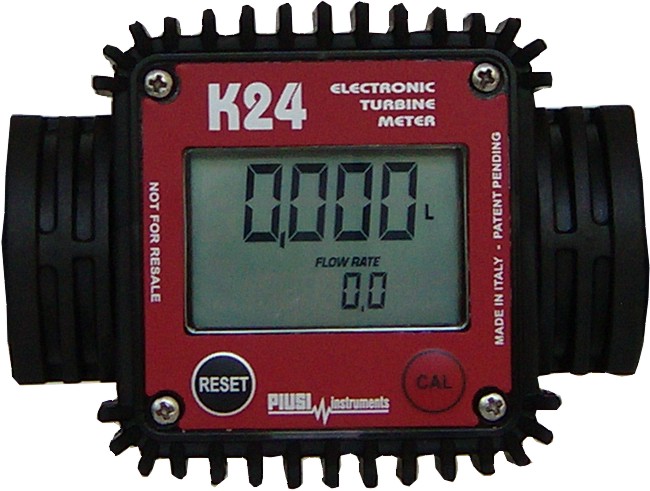

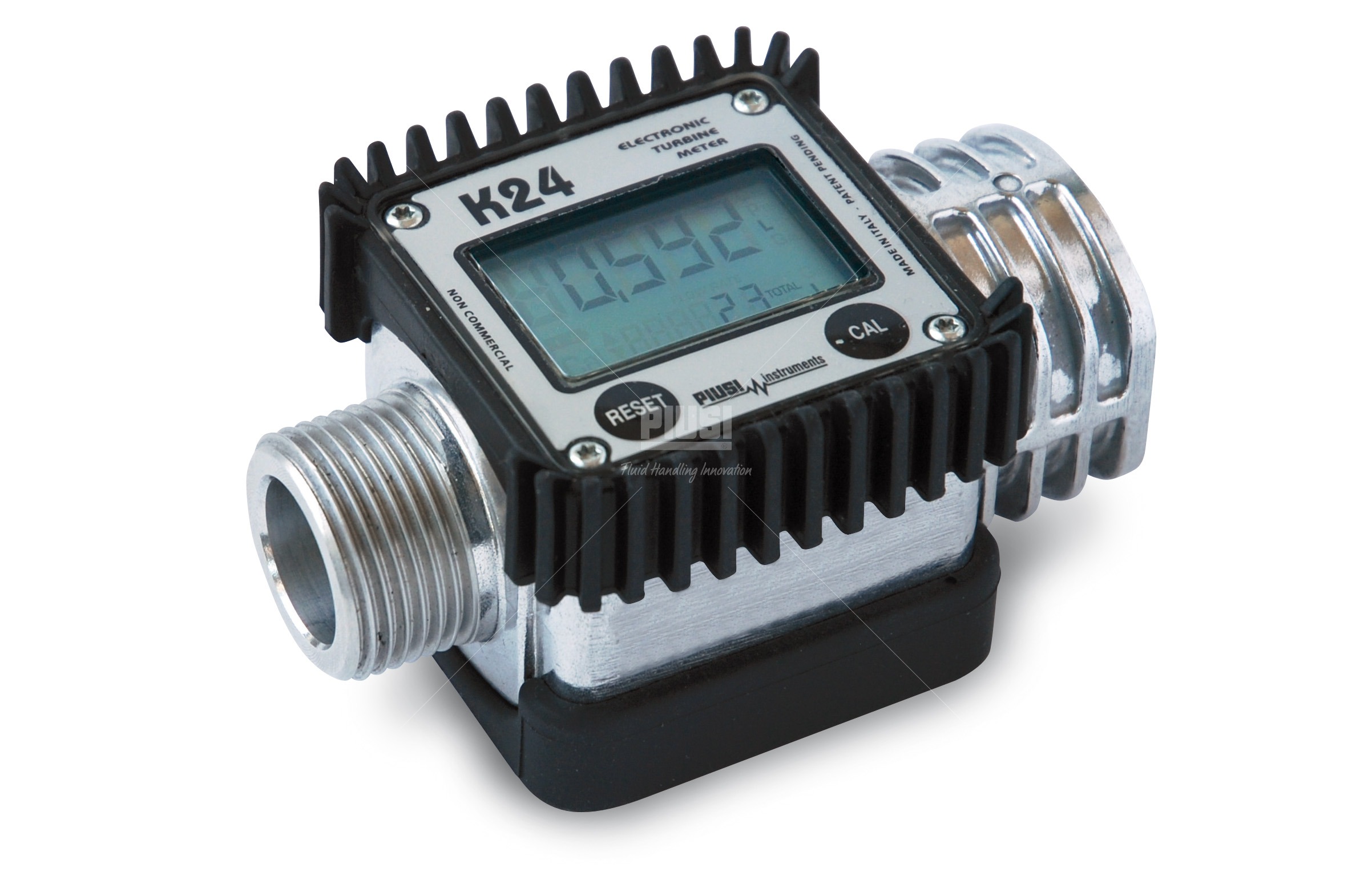

Digitaler Turbinenliterzähler mit drehbarem Display. Durchflussrate: 5-100 l/min Maximaler Betriebsdruck: 20 bar Genauigkeit: +/- 1% kalibrierbar Material: Gehäuse verstärktes Polyamid, Turbinenrad aus Polypropylen Anschluss: 1 " Außengwinde plus 1 St. Muffe mit 1" Innengewinde Batteriespannung: 2xAAA Anzeige: Teilmenge von 0,1 bis 99999,9 (5-stellig) und Gesamtmenge von 1 bis 999999 (6-stellig) Rückstellung der Gesamtmenge möglich drehbares Display Anzeigemöglichkeit in Liter oder Gallon Strömungsverlust: <0,03 bar bei 100 l/min Batterien sind nicht im Lieferumfang enthalten Fördermedium: AdBlue*®, Wasser, Windschutzscheibenreiniger, Frostschutzmittel AdBlue* ist ein eingetragener Markenname des deutschen Verbandes der Automobilindustrie e.V.
Digitaler Turbinenliterzähler mit drehbarem Display. Durchflussrate: 5-120 l/min Maximaler Betriebsdruck: 20 bar Genauigkeit: +/- 1% kalibrierbar Material: Gehäuse verstärktes Polyamid, Turbinenrad aus Polypropylen Anschluss: 1 " Außengwinde plus 1 St. Muffe mit 1" Innengewinde Batteriespannung: 2xAAA Anzeige: Teilmenge von 0,1 bis 99999,9 (5-stellig) und Gesamtmenge von 1 bis 999999 (6-stellig) Rückstellung der Gesamtmenge möglich drehbares Display Anzeigemöglichkeit in Liter oder Gallon Strömungsverlust: <0,03 bar bei 120 l/min Batterien sind nicht im Lieferumfang enthalten Fördermedium: Diesel, Wasser, Kerosin, Windschutzscheibenwasser

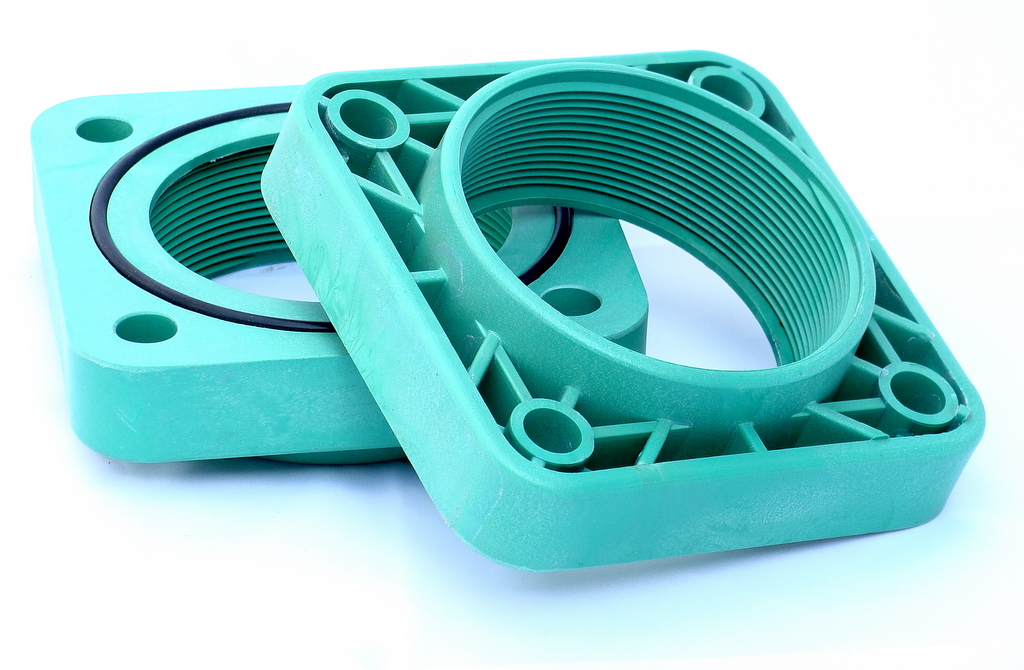

Zwei Flansche mit Innengewinde passend für die Standard Durchflusszähler 3 Zoll und 4 Zoll. Maximaler Betriebsdruck: 20 bar Material: Nylon, DIchtung: Gummi mit O-Ringen
Lagerkit Keramik besteht aus: Welle Lagerhalterungen Lager für Turbinenrad Andere Größen auf Anfrage.

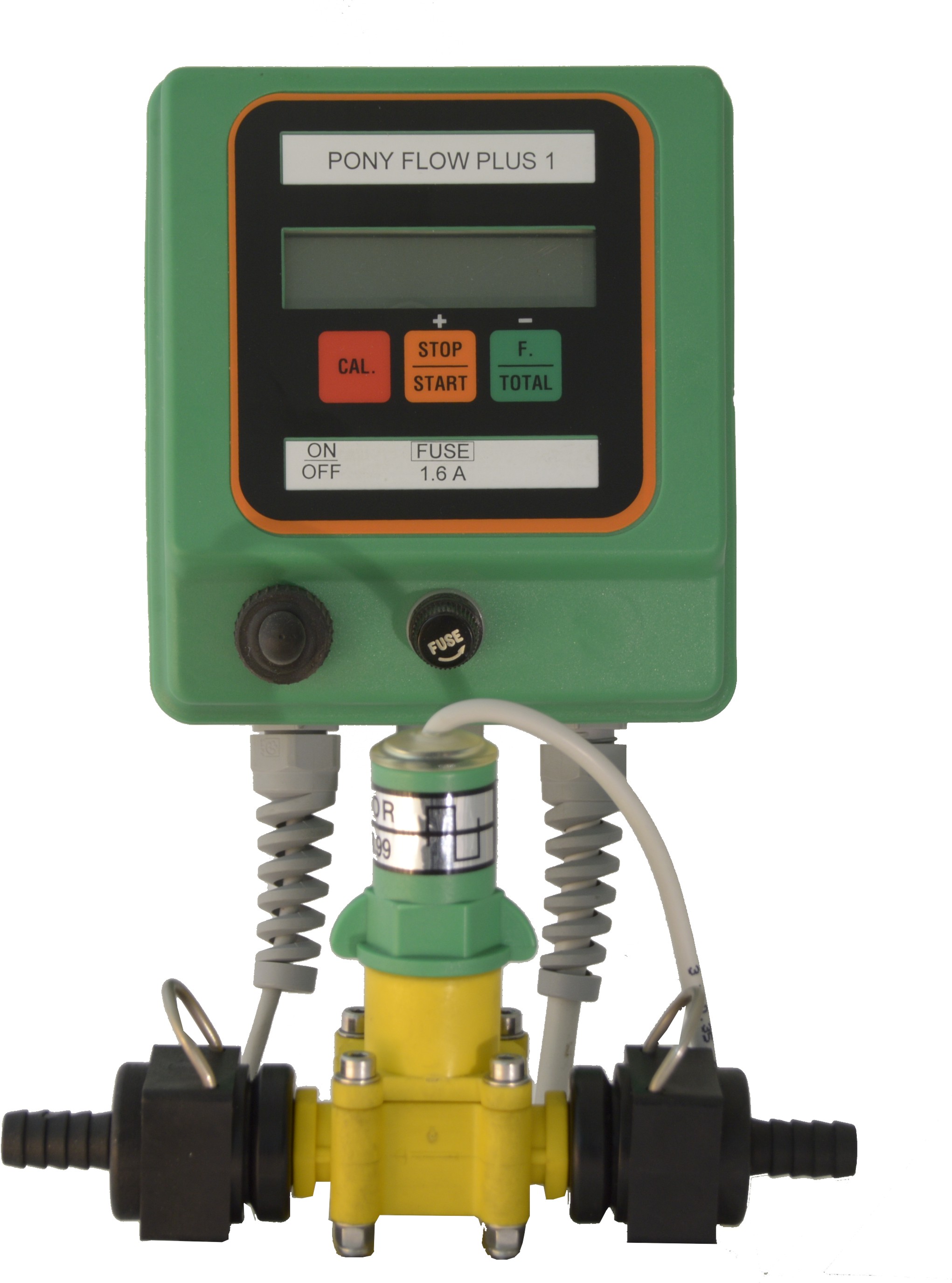

Komplette Zähleinheit zum Messen von geringen Durchlussmengen von 0,3 bis 20 Litern pro Minute. Bestehend aus: Axialem Duchflussmesser mit Laufrad, digitalem Display (Anzeigegerät) und Rechtecksensor mit 2 m Kabel (Verbindung zwischen Zähler und Display). Der Zähler kann wie folgt angeschlossen werden. Möglichkeit 1 über das 1/4" Außengewinde des Zählers. Möglichkeit 2 ,mit Schnellkupplung für 13 mm (1/2") Schlauch. Der Zähler kann unterschiedlich kalibriert (eingestellt) und damit für verschiedene Flüssigkeiten und Temperaturen eingesetzt werden. Das Display (Anzeigegerät) zeigt den aktuellen Durchfluss und den Gesamtdurchfluss an. Es benötigt eine 12-V Stromversorgung. Technische Daten Messkammer: Maximaler Betriebsdruck: 20 bar Material: Gehäuse Nylon, Turbinenrad Edelstahl ohne Anschlüsse, mit Außengewinde Durchfluss (+/- 1%) Nenngröße Anschluss Durchluss in Liter/Minute Farbe 1/4 Zoll 1/4" Außengewinde13 mm Schlauchtülle 0,3 - 6 l/min Gelb 1/4 Zoll 1/4" Außengewinde13 mm Schlauchtülle 1,0 - 20 l/min Grün Technische Daten Display Pony Plus 1: Einspeisung: 12 Volt Anzeige: momentanen Durchfluß Gesamtmengenzähler Total 8-Stellig (ohne Nullstellung) Anzeigemöglichkeit in L/min, Gal/min oder m³/h mit Steckverbindung zum Sensor Impulseinstellung für verschiedene Flüssigkeiten und Größen möglich Lieferumfang: Messkammer (grün oder gelb) mit Schlauchanschlüssen 13 mm, Proximity Sensor mit 2 meter Kabel und Anzeigegrät Pony Plus 1
Netzteil im Iso-Gehäuse für Durchflusszähler mit separatem Display.
Magnetischer Rechtecksensor 3030499 passend für alle Durchflusszähler und Displays mit externem Sensoranschluss.
Magnetischer Sinussensor 30306032 passend für alle Durchflusszähler und Displays mit externem Sensoranschluss.
Ersatzturbinenrad für alle Durchflusszähler. Matieral: Edelstahl mit oder ohne Keramik Laufbuchse Hersteller: Polmac Herstellernummer für 1/2" Flügelrad:29300725 Herstellernummer für 3/4" Flügelrad: 30301125 Herstellernummer für 1" Flügelrad: 31300925 Herstellernummer für 1 1/2" Flügelrad: 34300325 Herstellernummer für 2" Flügelrad: 32300825 Herstellernummer für 3" Flügelrad: 33300725

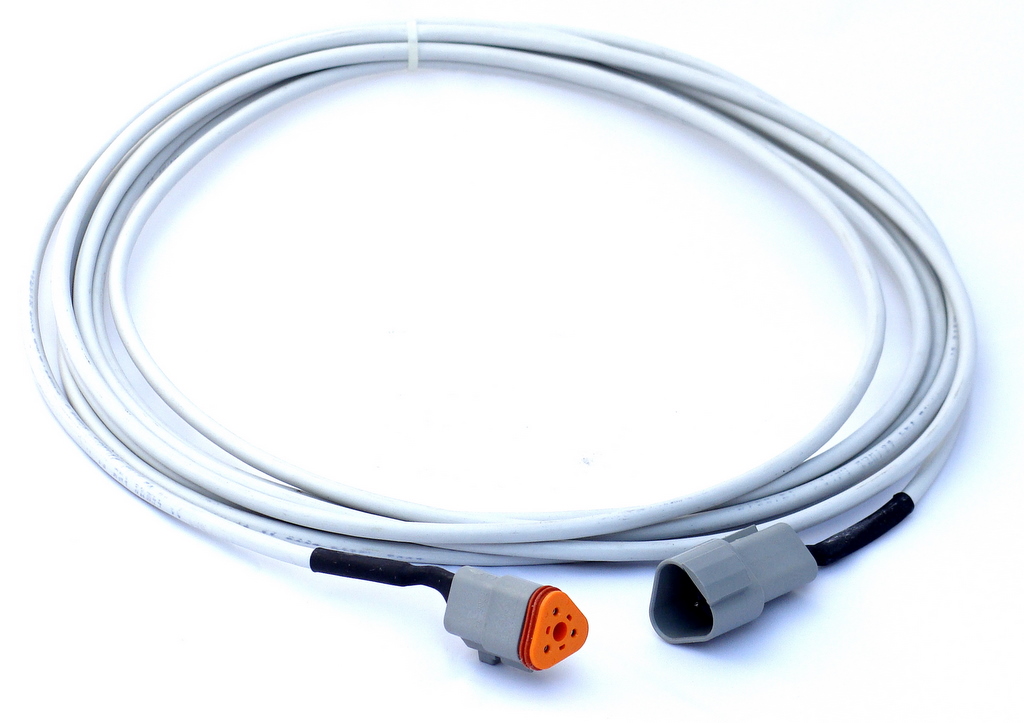

Verlängerungskabel der Verbindung zwischen Sensoren und externen Displays von Durchflusszählern. Länge: 4,5 Meter
